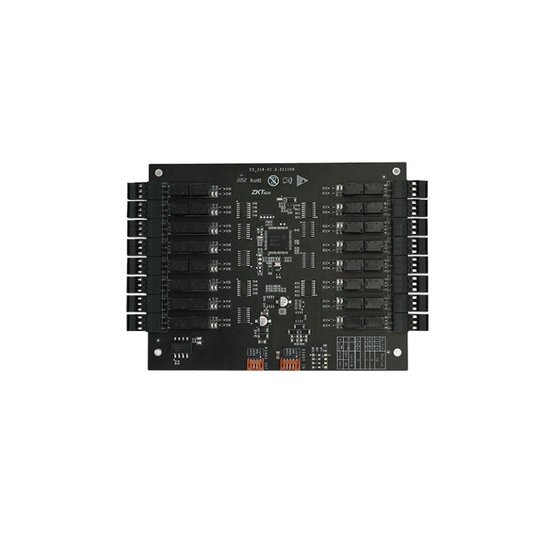

Entry Elevator DEX16 rozširujúci modul

Rozširujúci modul pre IP prístupový kontrolér ovládania výťahov Elevator C16, 16× duálne NO/NC (reverzné) relé pre ovládanie voľby 16 poschodí. Pripojenie až 7 ks cez RS-485 ku kontroléru C16 umožňuje ovládanie spolu 128 poschodí. Napájanie 12 V DC, odber max. 1 A / 12 V DC (zdroj nie je súčasťou). Rozmery 165 × 132 mm, prevedenie plošný spoj, určené pre interiérové použitie.

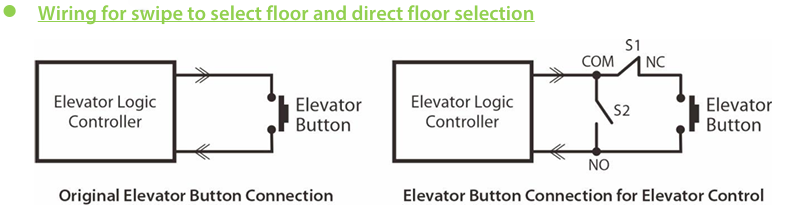

Výstupné NO/NC relé – spôsoby činnosti:

NC/COM zapojenie
Po pripojení napájania kontroléra sa všetky kontakty automaticky nastavia do východzieho režimu NO.
Priložením karty/odtlačku/zadaním kódu užívateľa na čítačke umiestnenej vo výťahovej kabíne sa všetky softvérovo povolené kontakty prepnú na nastavený čas do polohy NC. Kontrolér sprístupní tlačidlá výťahu užívateľovi pre manuálnu voľbu poschodia.
Tento režim sa odporúča keď užívateľ má právo prístupu na viaceré poschodia.

NO/COM zapojenie
Po pripojení napájania kontroléra sa stav relé nemení, zostávajú NO.
Priložením karty/odtlačku/zadaním kódu užívateľa na čítačke umiestnenej vo výťahovej kabíne sa príslušný softvérovo nastavený kontakt prepne na krátky čas do polohy NC. Kontrolér vyvolá na výťahu konkrétne poschodie (bez nutnosti stlačenia tlačidla).
Tento režim sa odporúča pre priamy prístup užívateľa na jedno konkrétne poschodie.

Duálna funkcia prepínania kontaktov je implementovaná z dôvodu logiky riadenia výťahových panelov – kontakty teda nepracujú ako štandardné NO/NC relé, ale ako prepínacie relé s odlišnou logikou aktívneho a neaktívneho stavu.

Podľa počtu ovládaných dverí a pripojených modulov potrebná licencia pre profesionálny softvér ZKBioCVSecurity
