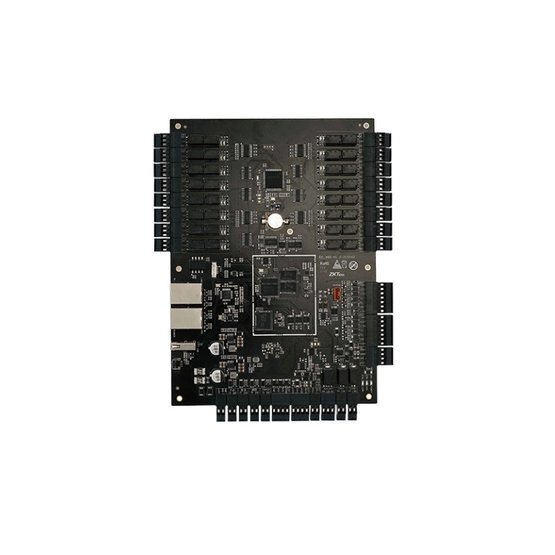

Entry Elevator C16 IP prístupový kontrolér ovládania výťahov

IP prístupový kontrolér ovládania výťahov , porty - 1x RS485 (OSDP) pre pripojenie biometrickej čítačky alebo QR čítačky, 2x Wiegand pre RFID čítačky (Wiegand26/34), 1x RS-485 pre pripojenie rozširujúceho kontroléra Elevator DEX16 (max. 7x DEX16), 16x Duálne NO/NC (reverzné) relé pre ovládanie voľby 16 poschodí, kapacita 30 000 odtlačkov, 100 000 RFID kariet, 200 000 udalostí, komunikácia s PC cez TCP/IP alebo RS-485, možnosťou nastavenia časových reštrikcií, otvorených zón a pod., USB port pre prenos údajov, napájanie 12 V DC / 3 A, (zdroj nie je súčasťou), rozmery 230 x 165 mm, interiérové použitie, plnohodnotné nastavenie a ovládanie licencovaným softvérom ZKBio CVSecurity.

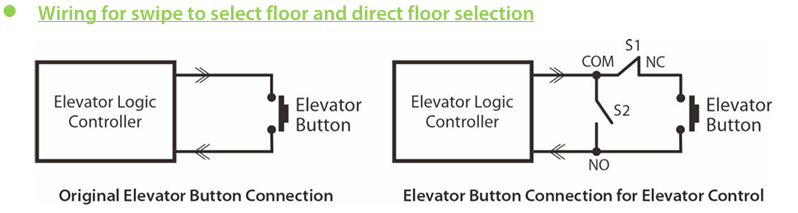

Výstupné NO/NC relé – spôsoby činnosti:

NC/COM zapojenie
Po pripojení napájania kontroléra sa všetky kontakty automaticky nastavia do východzieho režimu NO.
Priložením karty/odtlačku/zadaním kódu užívateľa na čítačke umiestnenej vo výťahovej kabíne sa všetky softvérovo povolené kontakty prepnú na nastavený čas do polohy NC. Kontrolér sprístupní tlačidlá výťahu užívateľovi pre manuálnu voľbu poschodia.
Tento režim sa odporúča keď užívateľ má právo prístupu na viaceré poschodia.

NO/COM zapojenie
Po pripojení napájania kontroléra sa stav relé nemení, zostávajú NO.
Priložením karty/odtlačku/zadaním kódu užívateľa na čítačke umiestnenej vo výťahovej kabíne sa príslušný softvérovo nastavený kontakt prepne na krátky čas do polohy NC. Kontrolér vyvolá na výťahu konkrétne poschodie (bez nutnosti stlačenia tlačidla).
Tento režim sa odporúča pre priamy prístup užívateľa na jedno konkrétne poschodie.

Duálna funkcia prepínania kontaktov je implementovaná z dôvodu logiky riadenia výťahových panelov – kontakty teda nepracujú ako štandardné NO/NC relé, ale ako prepínacie relé s odlišnou logikou aktívneho a neaktívneho stavu.
