Systém sledovania mŕtveho uhla KBSN-SIDESCAN

KBSN-SIDESCAN Systém skenovania mŕtveho uhla pre úžitkové a nákladné vozidlá, je navrhnutý pre sledovanie prekážky (chodcov a cyklistov) v zóne detekcie do rýchlosti vozidla 15km/h. Po naštartovaní vozidla a uvoľnení parkovacej brzdy sa systém aktivuje a je aktívny pokiaľ vozidlo neprekročí 15km/h, potom sa automaticky deaktivuje.

Systém je variabilný a umožňuje viac druhov inštalácií, je vhodný na sledovanie mŕtveho uhla (pri bočnej inštalácii). Senzory treba inštalovať v takej vzdialenosti od vodiča, aby zachytili bočnú prekážku ktorú nie je vidno v spätnom zrkadle. Je vhodný pre sledovanie priestoru pred kabínou (predná inštalácia) pre vodičov autobusov a nákladných áut, ktorí nemusia vidieť nižšie osoby prechádzajúce popred vozidlo.

Systém má doplnkové funkcie ako možnosť napájania externej vonkajšej kamery (nie je súčasťou balenia), ktorá je zapnutá, ak je systém aktívny a sníma napríklad mŕtvy uhol, alebo pripojenie vonkajšej externej sirény (nie je súčasťou balenia), ktorá signalizuje odbočovanie vozidla pre chodcov a cyklistov, ak je systém aktívny a súčasne je zapnutá smerovka na strane spolujazdca. Citlivosť snímačov, dosah detekcie je nastaviteľný.

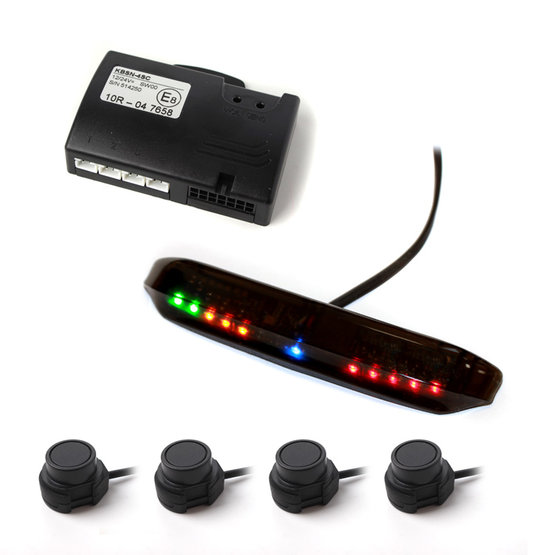

Systém obsahuje 4 ks snímačov s rôznou dĺžkou káblov od 2,5 do 9 metrov, riadiacu jednotku, vypínač, displej so vstavaným bzučiakom, 4x podložku snímačov 0°, 4x podložku snímačov 12°, drobný inštalačný materiál.

Druhy inštalácie:

• Bočná inštalácia – sledovanie mŕtveho uhla
• Predno-bočná inštalácia
• Predná inštalácia

Spôsob signalizácie:

• vizuálne displejom - 3 zóny detekcie (zelené, oranžové, červené LED diódy)
  • zelené - vzdialenosť prekážky cca 80cm (pri nastavení dosahu 80cm)
  • oranžové - vzdialenosť prekážky cca 65 cm
  • červené - vzdialenosť prekážky cca 50 cm
• akusticky vstavaným bzučiakom

Vlastnosti a parametre:

• napájanie 10-32 V
• maximálny prúdový odber pri aktívnych senzoroch 200mA max
• rozsah prevádzkovej teploty -25 + 85°C
• frekvencia ultrazvuku 40kHz
• maximálny dosah senzorov 120cm
• systém môže byť okamžite vypnutý vypínačom
• možnosť vypnutia bzučiaka
• dosah senzorov nastaviteľný v 3 úrovniach (80cm, 100cm, 120cm)
• citlivosť senzorov nastaviteľná v 3 úrovniach (nízka, stredná, vysoká)
• možnosť pripojenia vonkašej sirény, alebo vonkajšej kamery cez mínusový výstup
• mínusový výstup na sirénu, alebo kameru 1A
• senzory sa nesmú priamo dotýkať kovových častí vozidla
• senzory sú prelakovateľné
• vodotesné konektory
• senzory sú na cca 15cm kábloch pre jednoduchú výmenu v prípade potreby
• dĺžky prípojných káblov senzorov  2.5m, 4.5m, 7m, 9m
